Συμπαγής, ανέπαφος οπτικός κωδικοποιητής για μέτρηση ταχύτητας και μήκους, άμεση αντικατάσταση για τροχούς μέτρησης και περιστροφικούς κωδικοποιητές.
- Αρχή οπτικής συσχέτισης senza contacto
- Αμφίδρομη μέτρηση στις κατευθύνσεις x και y, με ανίχνευση αλλαγής κατεύθυνσης
- Δεν υπάρχει ελάχιστη ταχύτητα: μετρά έως 0 m/s
- Εύρος μέτρησης 0 … 300 m/λεπτό (0 … 5 m/s)
- Μικρή απόσταση εργασίας 100 χιλιοστά και συμπαγές μέγεθος
- Θήκη αλουμινίου IP 65, χωρίς φθορά και χωρίς επιβλαβή ακτινοβολία LASER
- Επαυξητική έξοδος TTL και προαιρετική διεπαφή Ethernet
Θέλετε βοήθεια στην επιλογή του προϊόντος;
Γιατί να επιλέξετε το VLM60
- Άμεση αντικατάσταση για τροχούς μέτρησηςΕξαλείφει την ολίσθηση, τη φθορά και τη συντήρηση που είναι τυπικά για τους κωδικοποιητές επαφής, διατηρώντας παράλληλα τη συμβατότητα της σταδιακής εξόδου με τα υπάρχοντα συστήματα.
- Αμφίδρομη μέτρηση: καταγράφει τη διαμήκη και εγκάρσια κίνηση (x και y) και ανιχνεύει την αλλαγή κατεύθυνσης του υλικού.
- Δεν υπάρχει ελάχιστη ταχύτηταΑξιόπιστη μέτρηση έως 0 m/s, ιδανική για εκκινήσεις, στάσεις και αργές κινήσεις.
- Συμπαγές και εύκολο στην ενσωμάτωση: μικρό μέγεθος (132 × 140 × 60 mm), μικρή απόσταση εργασίας (100 mm) και ευέλικτη θέση τοποθέτησης.
- Ανθεκτικό και ασφαλέςΠερίβλημα αλουμινίου IP 65, φωτισμός LED λευκού φωτός χωρίς επιβλαβές φως LASER, Κατασκευασμένο στη Γερμανία.
Il VLM60 είναι ένας συμπαγής οπτικός κωδικοποιητής χωρίς επαφή για τη μέτρηση ταχύτητα και μήκος κινούμενων υλικών. Μια αυτόματα ρυθμιζόμενη πηγή λευκού φωτός LED φωτίζει την επιφάνεια του αντικειμένου. Το ανακλώμενο φως προβάλλεται από οπτικά ακριβείας σε έναν αισθητήρα εικόνας. Η κίνηση του υλικού μετριέται με ένα μέθοδος συσχέτισης, αμφίδρομα και στις δύο κατευθύνσεις x και y.
Το VLM60 μπορεί να χρησιμοποιηθεί ως άμεση αντικατάσταση για τροχούς μέτρησης ή άλλους περιστροφικούς κωδικοποιητές. Η ενσωματωμένη σταδιακή έξοδος TTL παρέχει δύο παλμικές φάσεις για καθεμία από τις δύο κατευθύνσεις κίνησης. Διατίθεται επίσης προαιρετικά μια διεπαφή fieldbus που βασίζεται σε Ethernet.
Χάρη στην ευέλικτη θέση εγκατάστασης, τις μικρές διαστάσεις και τη μικρή απόσταση εργασίας των 100 mm, το VLM60 μπορεί εύκολα να ενσωματωθεί σε μια μεγάλη ποικιλία εγκαταστάσεων: μηχανήματα περιέλιξης, γραμμές κοπής, γραμμές επίστρωσης και επιθεώρηση.
Τεχνικό εγχειρίδιο
 | Φύλλο δεδομένων VLM60 | Datasheet |
| Εγχειρίδιο VLM60 | Εγχειρίδιο |
Αρχή λειτουργίας
Το VLM60 βασίζεται σε ένα μέθοδος συσχέτισηςΗ επιφάνεια του υλικού φωτίζεται από ένα αυτόματα ελεγχόμενο LED λευκού φωτός. Το ανακλώμενο φως προβάλλεται από οπτικά ακριβείας σε ένα αισθητήρας εικόνας.
Συσχετίζοντας διαδοχικές εικόνες της επιφάνειας, το όργανο προσδιορίζει την μετατόπιση του υλικού και επομένως την ταχύτητα στις κατευθύνσεις x και y, με ανίχνευση αλλαγής κατεύθυνσης. Το μήκος λαμβάνεται με ολοκλήρωση. Δεδομένου ότι δεν υπάρχει ελάχιστη ταχύτητα, η μέτρηση παραμένει έγκυρη ακόμη και σε μηδενική ταχύτητα.
Προδιαγραφές
| Αρχή μέτρησης | Μέθοδος οπτικής συσχέτισης χωρίς επαφή |
| Απόσταση εργασίας και ανοχή | 100 ± 10 mm |
| Εύρος μέτρησης | 0,0 … 300 m/λεπτό (0,0 … 5 m/s) |
| Αβεβαιότητα μέτρησης | <1% |
| Αναπαραγωγιμότητα | <1% |
| φωτισμός | Λευκό φως LED (διάρκεια ζωής > 5 χρόνια, αντικαταστάσιμη) |
| Προμήθεια | 12 … 30 VDC |
| Κατανάλωση | <7 W |
| Θερμοκρασία λειτουργίας | 0 ° C… 50 ° C |
| Βαθμός προστασίας | IP 65 |
| Βάρος και διαστάσεις | περίπου 1,45 kg· 132 × 140 × 60 mm (χωρίς συνδέσμους) |
| Διεπαφή προγραμματισμού | USB |
| Αυξητική έξοδος (κωδικοποιητής) | 2 φάσεις (A/B, 90°) ανά κατεύθυνση, 5V TTL, έως 1 MHz, μέγιστο 100 mA/φάση |
| I / O | Έξοδος κατάστασης· είσοδος ενεργοποίησης (10 … 30 V, οπτικά απομονωμένη) |
| Fieldbus (προαιρετικό) | Ethernet, Profinet IO, EtherNet/IP |
| Συμμόρφωση με την Ηλεκτρομαγνητική Συμβατότητα (EMC) | IEC 61326-1:2020 — Κατασκευασμένο στη Γερμανία |

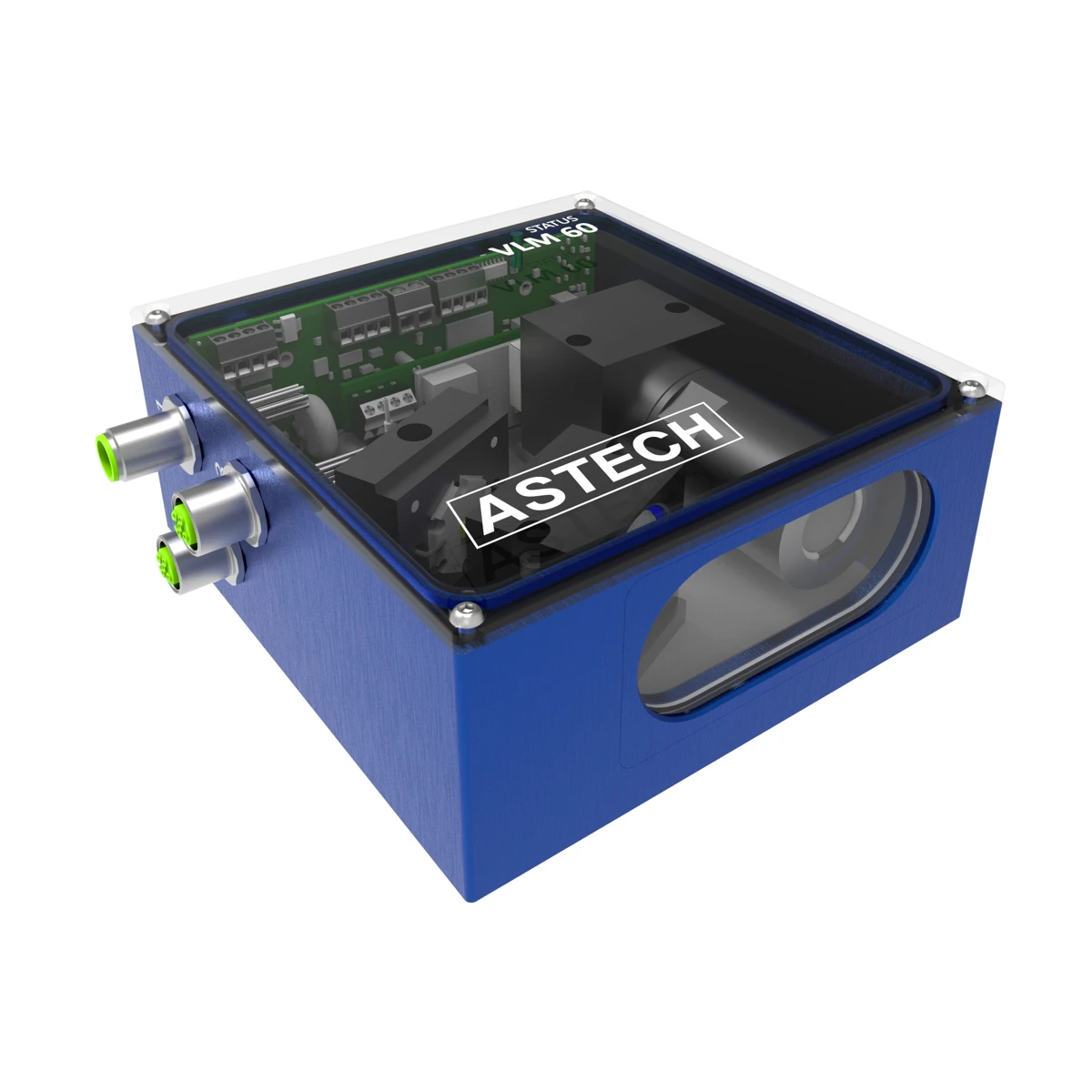

Εσωτερική όψη και αξεσουάρ
Εφαρμογές
- Αντικατάσταση τροχών μέτρησης και περιστροφικών κωδικοποιητών σε εφαρμογές μέτρησης μήκους και ταχύτητας
- Κοπή, τοποθέτηση, ρύθμιση, επιθεώρηση και ποιοτικός έλεγχος
- Υλικά σε μορφή λωρίδων, φύλλων, πλακών, σωλήνων και προφίλ
- Ενσωμάτωση σε μηχανήματα περιέλιξης, γραμμές κοπής, γραμμές επίστρωσης και γραμμές επιθεώρησης
- Αργές κινήσεις ή κινήσεις με συχνές εκκινήσεις/σταματήσεις, χάρη στη μέτρηση έως 0 m/s
Συχνές ερωτήσεις
Το VLM60 είναι ένας συμπαγής οπτικός κωδικοποιητής που βασίζεται στη μέθοδο συσχέτισης, με εύρος μέτρησης 0…300 m/min (0…5 m/s) και αβεβαιότητα < 1%, σχεδιασμένος ως άμεση αντικατάσταση των τροχών μέτρησης. Το VLM500 χρησιμοποιεί την αρχή του χωρικού φίλτρου, φτάνει ταχύτητες έως και 50 m/s και αβεβαιότητα < 0,025%, για εφαρμογές υψηλής ταχύτητας και υψηλής ακρίβειας.
Ναι. Το VLM60 δεν έχει ελάχιστη ταχύτητα και μετρά αξιόπιστα έως και 0 m/s, καθιστώντας το κατάλληλο για εκκινήσεις, στάσεις και αργές κινήσεις.
Ναι. Το VLM60 έχει σχεδιαστεί ως άμεση αντικατάσταση για τροχούς μέτρησης και περιστροφικούς κωδικοποιητές: η σταδιακή έξοδος TTL παρέχει δύο παλμικές φάσεις για κάθε κατεύθυνση κίνησης, συμβατή με τα υπάρχοντα συστήματα μέτρησης.
Το VLM60 διαθέτει διεπαφή USB για παραμετροποίηση, επαυξητική έξοδο TTL 5V (έως 1 MHz), έξοδο κατάστασης και είσοδο ενεργοποίησης με οπτική απομόνωση. Διατίθεται προαιρετικά ένας δίαυλος πεδίου Ethernet (Profinet IO, EtherNet/IP).
