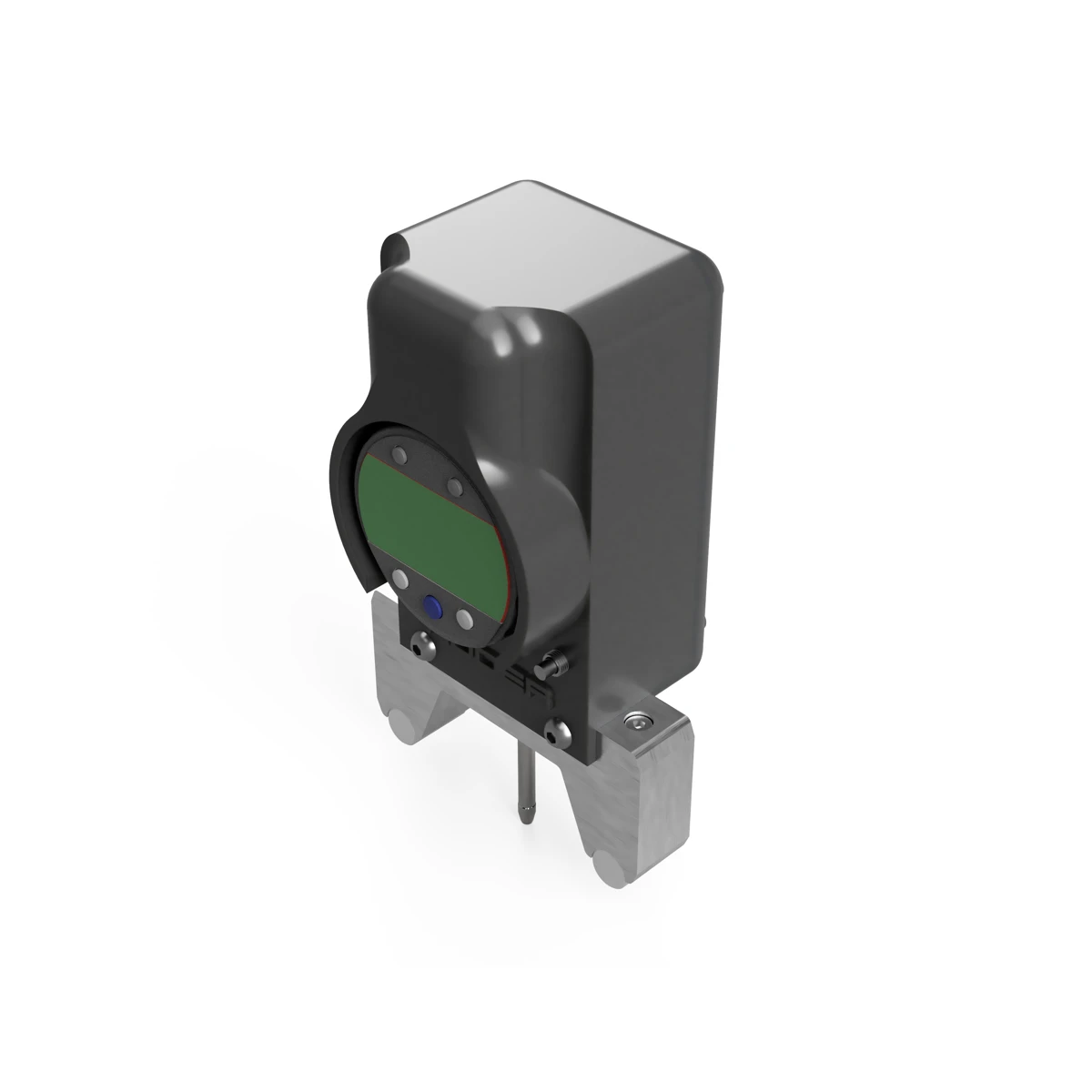

Το ψηφιακό αρχιτόμετρο DIACHECK-CT-80C Είναι ένας μετρητής ακτίνας και διαμέτρου από τη σειρά μικρής εμβέλειας, με υποστήριξη κυλίνδρων (απόσταση κέντρου 80 mm), για άμεση και στιγμιαία ανάγνωση ακτίνων και διαμέτρων χρησιμοποιώντας τη μέθοδο τριών σημείων.
- σειρά Μικρή εμβέλεια
- Εύρος μέτρησης εξωτερικής ακτίνας : από 90 έως 260 mm
- Εύρος μέτρησης εσωτερικής ακτίνας : από 55 έως 260 mm
- Τύπος υποστήριξης : με κυλίνδρους (μεταξόνιο 80 mm)
- Ελεγκτής : ψηφιακό με συγκριτή πεδίου 25 mm
- Μονάδα μέτρησης : χιλιοστά και ίντσες, μετάδοση δεδομένων Bluetooth (προαιρετικά)
- Διαμόρφωση : αφαιρούμενη υποστήριξη εναλλάξιμη σε πολλαπλές καμάρες
Το DIACHECK-CT-80C επιτρέπει την μέτρηση της ακτίνας καμπυλότητας και την εσωτερική ή εξωτερική διάμετρο ενός εξαρτήματος χρησιμοποιώντας μόνο ένα τμήμα του αντικειμένου που ελέγχεται, χρησιμοποιώντας τη μέθοδο περιφέρειας που βασίζεται σε τρία σημεία στήριξης. Δεν χρειάζεται να κόψετε πρότυπα, να αφαιρέσετε το εξάρτημα από το μηχάνημα ή να το εξαγάγετε από τη θέση εγκατάστασής του.
Η μεγάλη οθόνη LCD (χαρακτήρες ύψους 8 mm) επιτρέπει την άμεση ανάγνωση της μετρούμενης τιμής σε mm ή ίντσες, με δυνατότητα μεταφοράς των δεδομένων μέσω Bluetooth σε ένα σύστημα λήψης δεδομένων. Το όργανο μέτρησης είναι τοποθετημένο σε αφαιρούμενο στήριγμα και μπορεί να εγκατασταθεί σε διαφορετικές καμάρες, δημιουργώντας πολλαπλές διαμορφώσεις με έναν μόνο ελεγκτή.
Θέλετε βοήθεια στην επιλογή του προϊόντος;
Προδιαγραφές
| Caratteristica | Αξία |
| σειρά | Μικρή γκάμα |
| Τύπος υποστήριξης | με κυλίνδρους |
| Μεταξόνιο / πλάτος | 80 mm |
| Εύρος μέτρησης εξωτερικής ακτίνας | από 90 έως 260 mm |
| Εύρος μέτρησης εσωτερικής ακτίνας | από 55 έως 260 mm |
| Ελεγκτής | ψηφιακό με συγκριτή πεδίου 25 mm |
| Ανάλυση οθόνης | Ύψος χαρακτήρων LCD 8 mm |
| Μονάδα μέτρησης | mm / ίντσα |
| Μετάδοση δεδομένων | Bluetooth (εκδόσεις BLT) |
| Χαρτοφύλακας | μέσος όρος (VLG-MD) |
Κωδικοί είδους, αξεσουάρ και ανταλλακτικά
Όλοι οι κωδικοί για την παραγγελία του οργάνου DIACHECK-CT-80C, των αξεσουάρ και των ανταλλακτικών του.
Εργαλείο – πλήρες κιτ
| Αριθμός αντικειμένου | Κωδικός προϊόντος | περιγραφή |
| 10-06-68 | DIACHECK-CT-80C | Πλήρες κιτ, βάση κυλίνδρου 80 mm – έκδοση χωρίς Bluetooth |
| 10-06-71 | DIACHECK-CT-80C-BLT | Πλήρες κιτ, βάση κυλίνδρου interaxis 80 mm – έκδοση Bluetooth |
αξεσουάρ
φωτογραφία
Αριθμός αντικειμένου
Κωδικός προϊόντος
περιγραφή
10-07-36
DIACHECK-CT-C160-ARC
Προαιρετική αψίδα κύλισης 160 mm: αλλάζει το εύρος μέτρησης (γίνεται 160C)
10-07-37
DIACHECK-CT-C240-ARC
Προαιρετική αψίδα κύλισης 240 mm: αλλάζει το εύρος μέτρησης (γίνεται 240C)
10-13-55
DIACHECK-CT-VLG-MD
Επενδυμένη θήκη μεταφοράς – μεσαίου μεγέθους
Ανταλλακτικά
φωτογραφία
Αριθμός αντικειμένου
Κωδικός προϊόντος
περιγραφή
10-07-35
DIACHECK-CT-C80-ARC
Ανταλλακτικό κυλινδρικό τόξο με κεντρική απόσταση 80 mm (χωρίς εργαλείο μέτρησης)
10-07-31
DIACHECK-CT-25S
Ηλεκτρονικός ελεγκτής με συγκριτή πεδίου 25 mm, χωρίς τόξο – χωρίς Bluetooth
10-07-34
DIACHECK-CT-25S-BLT
Ηλεκτρονικός ελεγκτής με συγκριτή πεδίου 25 mm, χωρίς τόξο – με Bluetooth
Βαθμονόμηση και επαλήθευση
Για τη βαθμονόμηση και την περιοδική επαλήθευση της σωστής μέτρησης, διατίθενται ειδικές αψίδες βαθμονόμησης, με σειριακό αριθμό και, κατόπιν αιτήματος, πιστοποιητικό μέτρησης με ιχνηλασιμότητα Accredia. Δείτε τη σελίδα Βαθμονομητές αρχιμέτρων DIACHECK-CT για μοντέλα, ακτίνες και αριθμούς εξαρτημάτων.
Τυπικές εφαρμογές
- Μέτρηση της ακτίνας κάμψης καμπυλωμένων σωλήνων, προφίλ και νευρώσεων.
- Μέτρηση της εξωτερικής διαμέτρου σωλήνων και αγωγών, ακόμη και αν έχουν ήδη τοποθετηθεί ή θαφτεί.
- Μέτρηση της ακτίνας καμπυλότητας καμπύλων, καλανδρωμένων και αμαξωμάτων.
- Επαλήθευση της καμπυλότητας των προφίλ κατά την επεξεργασία σε μηχανές κάμψης προφίλ, πρέσες και συστήματα διαμόρφωσης.
- Επαλήθευση και σύγκριση του μαθηματικού μοντέλου γεωμετρικών σχημάτων που παράγεται από CNC.
- Επιθεώρηση έλασης ή συγκολλημένων προϊόντων και επαλήθευση της σωστής συναρμολόγησης κατά τη φάση σύνδεσης.
Το DIACHECK-CT-80C αποτελεί μέρος της πλήρους γκάμας Ψηφιακά αρχιμετρικά όργανα σειράς DIACHECK-CT: από τη σελίδα της σειράς μπορείτε να συγκρίνετε όλα τα μοντέλα και τα εύρη μέτρησής τους.
Το μοντέλο μετρά την εξωτερική ακτίνα από 90 έως 260 mm και την εσωτερική ακτίνα από 55 έως 260 mm, με υποστήριξη κυλίνδρων (απόσταση κέντρου 80 mm).
Ναι: κάθε κιτ διατίθεται σε έκδοση χωρίς Bluetooth και σε έκδοση με Bluetooth (κωδικός με επίθημα -BLT) για ασύρματη μετάδοση της μετρούμενης τιμής.
Ναι: το όργανο μέτρησης είναι αφαιρούμενο και μπορεί να εγκατασταθεί σε καμάρες διαφορετικών μεγεθών, που αναφέρονται στα αξεσουάρ, τροποποιώντας έτσι το εύρος μέτρησης με ένα μόνο χειριστήριο.
