Το ψηφιακό αρχιτόμετρο DIACHECK-CT-300C Είναι ένας μετρητής ακτίνας και διαμέτρου μεσαίου εύρους, με υποστήριξη κυλίνδρων (απόσταση κέντρου 300 mm), για άμεση και στιγμιαία ανάγνωση ακτίνων και διαμέτρων χρησιμοποιώντας τη μέθοδο τριών σημείων.
- σειρά : Μεσαίου εύρους
- Εύρος μέτρησης εξωτερικής ακτίνας : από 480 έως 2000 mm
- Εύρος μέτρησης εσωτερικής ακτίνας : από 480 έως 2000 mm
- Τύπος υποστήριξης : με κυλίνδρους (μεταξόνιο 300 mm)
- Ελεγκτής : ψηφιακό με συγκριτή πεδίου 25 mm ή 50 mm
- Μονάδα μέτρησης : χιλιοστά και ίντσες, μετάδοση δεδομένων Bluetooth (προαιρετικά)
- Διαμόρφωση : αφαιρούμενη υποστήριξη εναλλάξιμη σε πολλαπλές καμάρες
Το DIACHECK-CT-300C επιτρέπει την μέτρηση της ακτίνας καμπυλότητας και την εσωτερική ή εξωτερική διάμετρο ενός εξαρτήματος χρησιμοποιώντας μόνο ένα τμήμα του αντικειμένου που ελέγχεται, χρησιμοποιώντας τη μέθοδο περιφέρειας που βασίζεται σε τρία σημεία στήριξης. Δεν χρειάζεται να κόψετε πρότυπα, να αφαιρέσετε το εξάρτημα από το μηχάνημα ή να το εξαγάγετε από τη θέση εγκατάστασής του.
Η μεγάλη οθόνη LCD (χαρακτήρες ύψους 8 mm) επιτρέπει την άμεση ανάγνωση της μετρούμενης τιμής σε mm ή ίντσες, με δυνατότητα μεταφοράς των δεδομένων μέσω Bluetooth σε ένα σύστημα λήψης δεδομένων. Το όργανο μέτρησης είναι τοποθετημένο σε αφαιρούμενο στήριγμα και μπορεί να εγκατασταθεί σε διαφορετικές καμάρες, δημιουργώντας πολλαπλές διαμορφώσεις με έναν μόνο ελεγκτή.
Θέλετε βοήθεια στην επιλογή του προϊόντος;
Προδιαγραφές
| Caratteristica | Αξία |
| σειρά | Μεσαία εμβέλεια |
| Τύπος υποστήριξης | με κυλίνδρους |
| Μεταξόνιο / πλάτος | 300 mm |
| Εύρος μέτρησης εξωτερικής ακτίνας | από 480 έως 2000 mm |
| Εύρος μέτρησης εσωτερικής ακτίνας | από 480 έως 2000 mm |
| Ελεγκτής | ψηφιακό με συγκριτή πεδίου 25 mm ή 50 mm |
| Ανάλυση οθόνης | Ύψος χαρακτήρων LCD 8 mm |
| Μονάδα μέτρησης | mm / ίντσα |
| Μετάδοση δεδομένων | Bluetooth (εκδόσεις BLT) |
| Χαρτοφύλακας | μεγάλο (VLG-GR) |
Κωδικοί είδους, αξεσουάρ και ανταλλακτικά
Όλοι οι κωδικοί για την παραγγελία του οργάνου DIACHECK-CT-300C, των αξεσουάρ και των ανταλλακτικών του.
Εργαλείο – πλήρες κιτ
| Αριθμός αντικειμένου | Κωδικός προϊόντος | περιγραφή |
| 10-13-01 | DIACHECK-CT-300C-ST25 | Πλήρες κιτ, κύλινδροι 300 mm, συγκριτής 25 mm – χωρίς Bluetooth |
| 10-13-07 | DIACHECK-CT-300C-ST25-BLT | Πλήρες κιτ, κύλινδροι 300 mm, συγκριτής 25 mm, με Bluetooth |
| 10-13-04 | DIACHECK-CT-300C-ST50 | Πλήρες κιτ, κύλινδροι 300 mm, συγκριτής 50 mm, χωρίς Bluetooth |
| 10-13-10 | DIACHECK-CT-300C-ST50-BLT | Πλήρες κιτ, κύλινδροι 300 mm, συγκριτής 50 mm, με Bluetooth |
αξεσουάρ
φωτογραφία
Αριθμός αντικειμένου
Κωδικός προϊόντος
περιγραφή

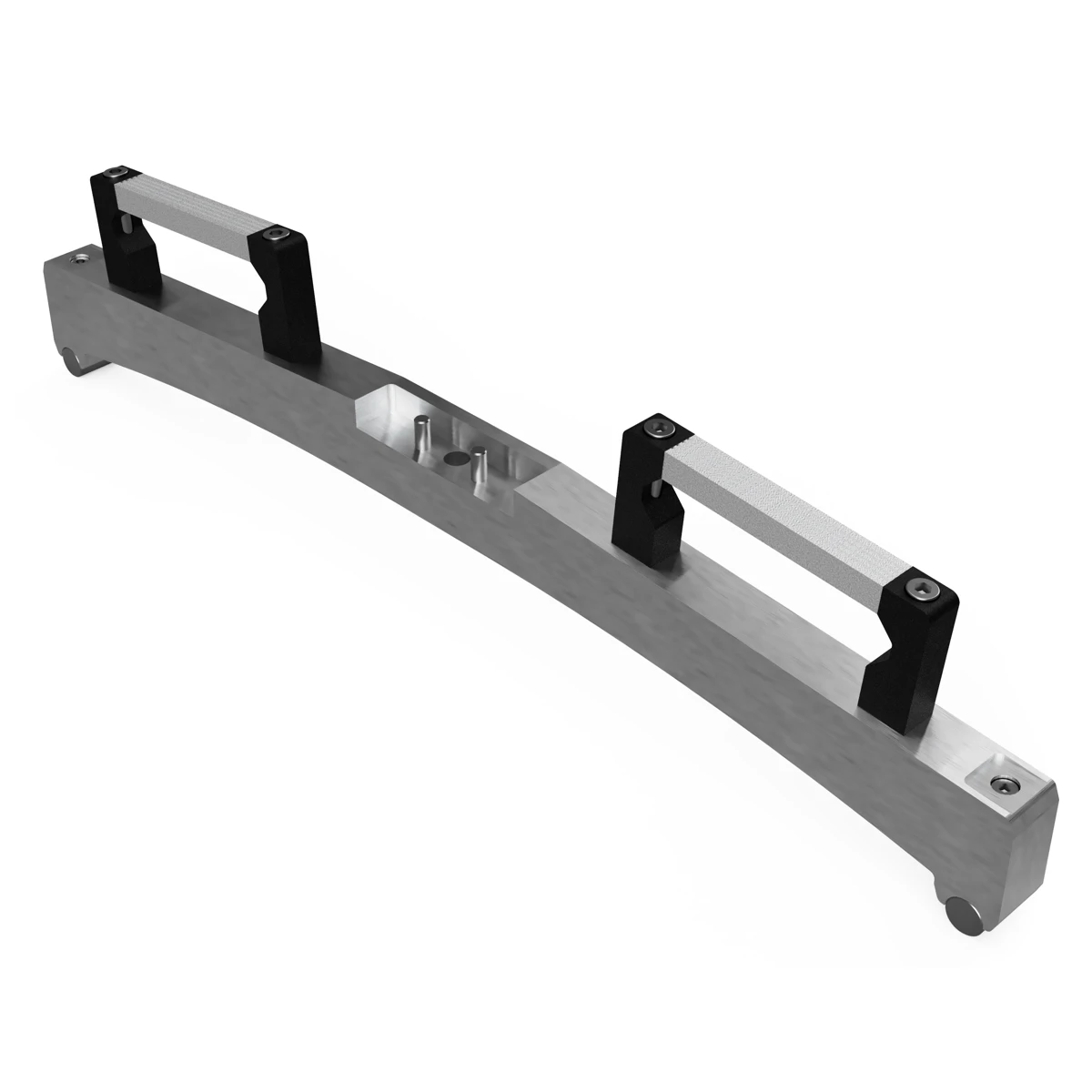

10-13-18
DIACHECK-CT-C400-ARC
Προαιρετικό τόξο: αλλάζει το εύρος μέτρησης (γίνεται 400C)

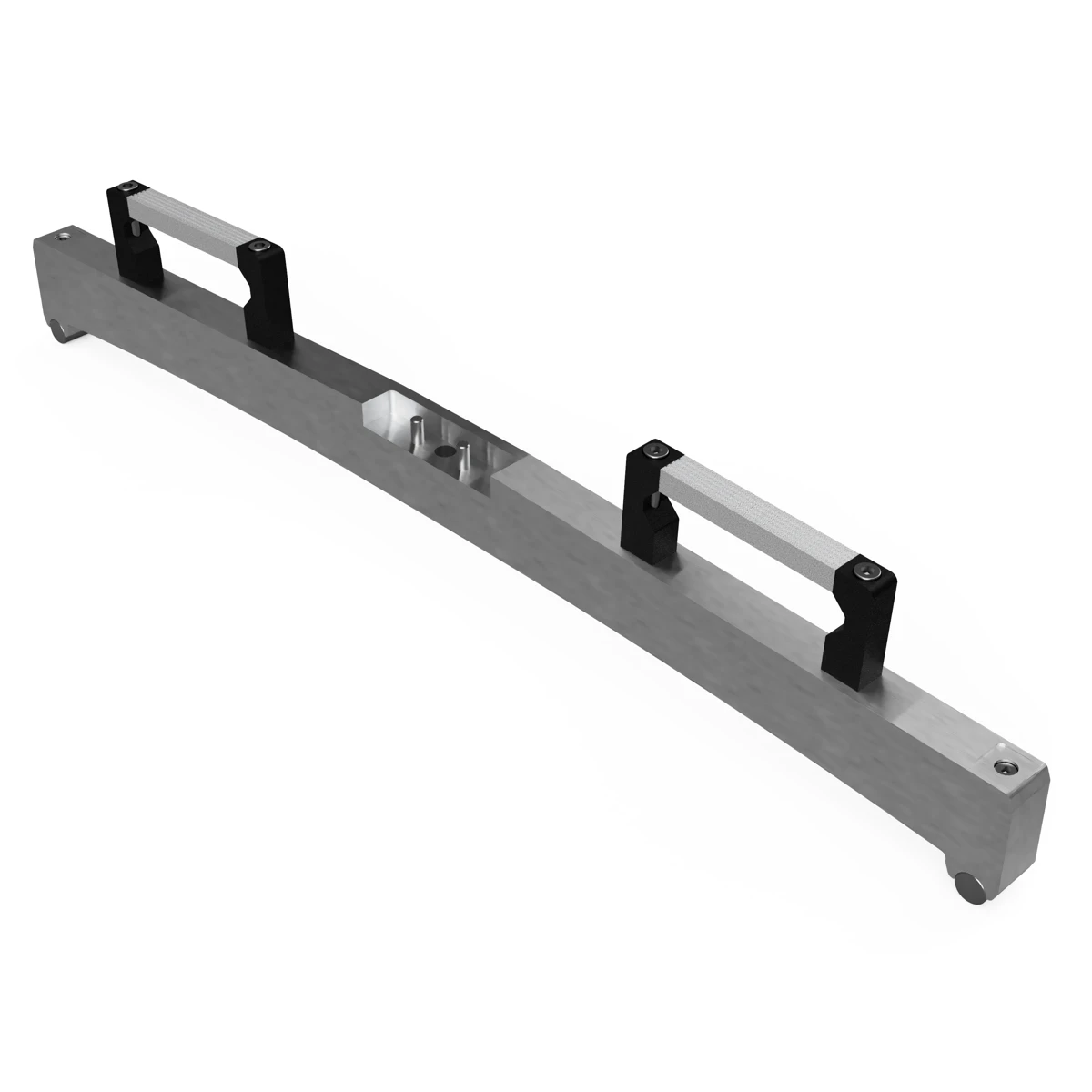

10-13-19
DIACHECK-CT-C500-ARC
Προαιρετικό τόξο: αλλάζει το εύρος μέτρησης (γίνεται 500C)
10-13-56
DIACHECK-CT-VLG-GR
Επενδυμένη θήκη μεταφοράς – μεγάλο μέγεθος
Ανταλλακτικά
φωτογραφία
Αριθμός αντικειμένου
Κωδικός προϊόντος
περιγραφή
10-13-17
DIACHECK-CT-C300-ARC
Αντικατάσταση τόξου του μοντέλου

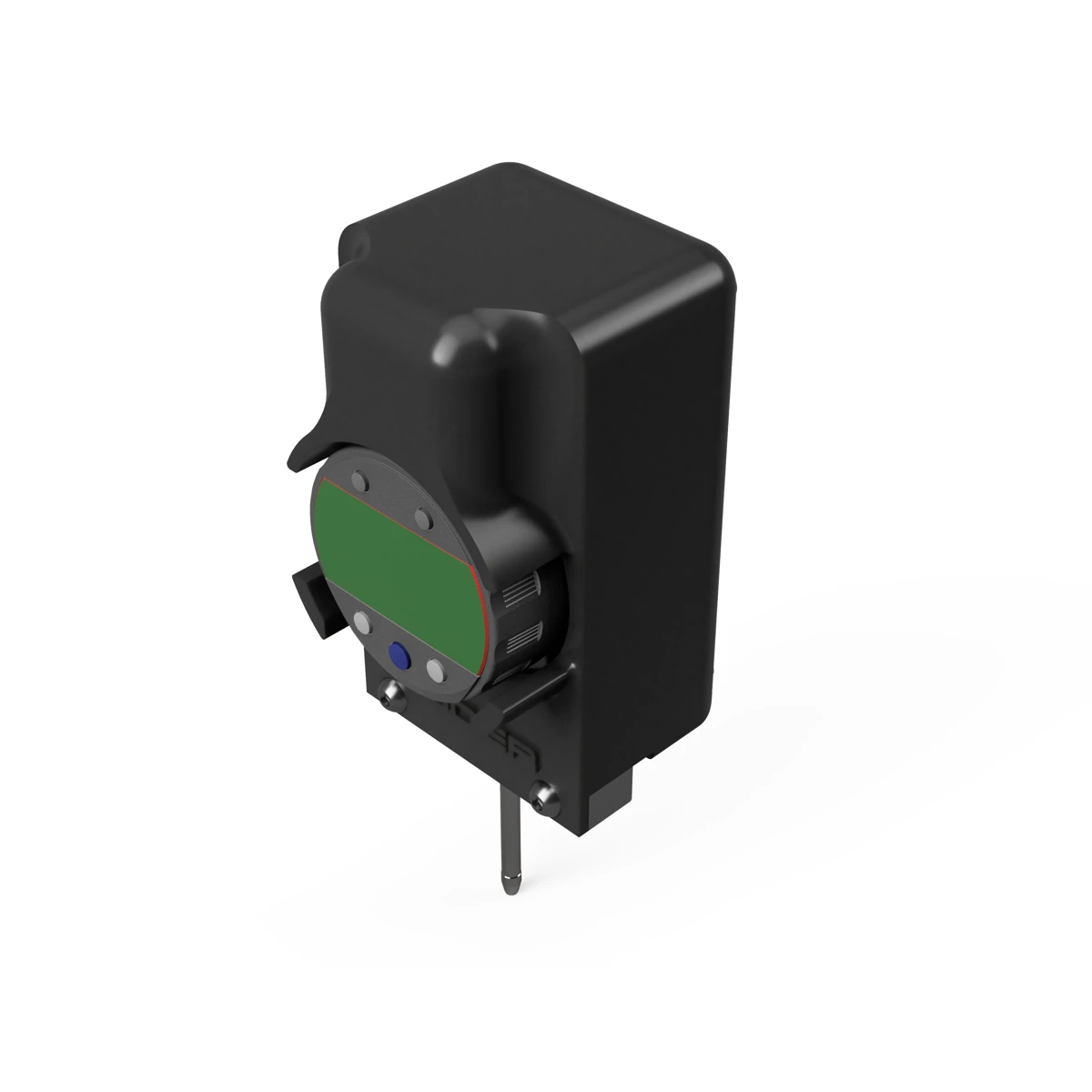

10-07-31
DIACHECK-CT-25S
Ηλεκτρονικός ελεγκτής, συγκριτής 25 mm – χωρίς Bluetooth
-
10-07-34
DIACHECK-CT-25S-BLT
Ηλεκτρονικός ελεγκτής, συγκριτής 25 mm – με Bluetooth
10-13-53
DIACHECK-CT-50S
Ηλεκτρονικός ελεγκτής, συγκριτής 50 mm – χωρίς Bluetooth
-
10-13-54
DIACHECK-CT-50S-BLT
Ηλεκτρονικός ελεγκτής, συγκριτής 50 mm – με Bluetooth
Σημείωση προς τους ελεγκτές: Με τον ελεγκτή ST-50 (εύρος 50 mm), οι εξωτερικές και εσωτερικές ακτίνες μπορούν να μετρηθούν χωρίς πρόσθετα εξαρτήματα. με τον ελεγκτή ST-25 (εύρος 25 mm), η εναλλαγή από εξωτερικές σε εσωτερικές ακτίνες απαιτεί τη συναρμολόγηση ή την αποσυναρμολόγηση μιας ράβδου επέκτασης (περιλαμβάνεται στο περιεχόμενο παράδοσης).
Βαθμονόμηση και επαλήθευση
Για τη βαθμονόμηση και την περιοδική επαλήθευση της σωστής μέτρησης, διατίθενται ειδικές αψίδες βαθμονόμησης, με σειριακό αριθμό και, κατόπιν αιτήματος, πιστοποιητικό μέτρησης με ιχνηλασιμότητα Accredia. Δείτε τη σελίδα Βαθμονομητές αρχιμέτρων DIACHECK-CT για μοντέλα, ακτίνες και αριθμούς εξαρτημάτων.
Τυπικές εφαρμογές
- Μέτρηση της ακτίνας κάμψης καμπυλωμένων σωλήνων, προφίλ και νευρώσεων.
- Μέτρηση της εξωτερικής διαμέτρου σωλήνων και αγωγών, ακόμη και αν έχουν ήδη τοποθετηθεί ή θαφτεί.
- Μέτρηση της ακτίνας καμπυλότητας καμπύλων, καλανδρωμένων και αμαξωμάτων.
- Επαλήθευση της καμπυλότητας των προφίλ κατά την επεξεργασία σε μηχανές κάμψης προφίλ, πρέσες και συστήματα διαμόρφωσης.
- Επαλήθευση και σύγκριση του μαθηματικού μοντέλου γεωμετρικών σχημάτων που παράγεται από CNC.
- Επιθεώρηση έλασης ή συγκολλημένων προϊόντων και επαλήθευση της σωστής συναρμολόγησης κατά τη φάση σύνδεσης.
Το DIACHECK-CT-300C αποτελεί μέρος της πλήρους γκάμας Ψηφιακά αρχιμετρικά όργανα σειράς DIACHECK-CT: από τη σελίδα της σειράς μπορείτε να συγκρίνετε όλα τα μοντέλα και τα εύρη μέτρησής τους.
Το μοντέλο μετρά την εξωτερική ακτίνα από 480 έως 2000 mm και την εσωτερική ακτίνα από 480 έως 2000 mm, με υποστήριξη κυλίνδρων (απόσταση κέντρου 300 mm).
Ναι: κάθε κιτ διατίθεται σε έκδοση χωρίς Bluetooth και σε έκδοση με Bluetooth (κωδικός με επίθημα -BLT) για ασύρματη μετάδοση της μετρούμενης τιμής.
Ναι: το όργανο μέτρησης είναι αφαιρούμενο και μπορεί να εγκατασταθεί σε καμάρες διαφορετικών μεγεθών, που αναφέρονται στα αξεσουάρ, τροποποιώντας έτσι το εύρος μέτρησης με ένα μόνο χειριστήριο.
