σε σχεδίαση γραμμών το μέτρο senza contacto της ταχύτητας και του μήκους σε χονδρόσυρμα, ράβδους, σωλήνες και σύρματα εξασφαλίζει κομμένο στο κατάλληλο μέγεθος και αξιόπιστο έλεγχο διεργασίας, ακόμη και σε υψηλή ταχύτητα.
- Μέτρηση χωρίς επαφή: χωρίς ολίσθηση ή φθορά
- Υψηλή ταχύτητα: έως 50 m/s
- Υψηλή ακρίβεια: αβεβαιότητα έως 0,025%
- Μεταλλικές επιφάνειες: ακόμη και λαμπερό ή λαδωμένο
- Κόψτε στο μέγεθος: ακριβές και επαναλήψιμο μήκος
- Πυρακτωμένα υλικά: θερμό σύρμα και ράβδοι
- Απλή ενσωμάτωση: έξοδοι κωδικοποιητή και fieldbus
σε γραμμές σχεδίασης σύρματος από σύρμα, ράβδους και σωλήνες, ο έλεγχος του ταχύτητα και μήκος Είναι απαραίτητο για την κοπή στο κατάλληλο μέγεθος και για τη ρύθμιση της διαδικασίας. Οπτικά ταχύμετρα ASTech Μετρούν χωρίς επαφή σε μεταλλικά σύρματα, εξαλείφοντας την ολίσθηση που είναι χαρακτηριστική των τροχών μέτρησης.
Η οπτική μέτρηση διατηρεί συνεπής ακρίβεια ακόμη και σε υψηλές ταχύτητες και σε γυαλιστερές ή λαδωμένες επιφάνειες, και δεν αφήνει σημάδια στο υλικό. Αυτή η σελίδα είναι μέρος της ενότητας Βιομηχανία σιδήρου και χάλυβα και μέταλλα και απεικονίζει τις λύσεις για τις γραμμές σχεδίασης.
Θέλετε βοήθεια στην επιλογή του προϊόντος;
Μέτρηση σε χονδρόσυρμα, ράβδους, σωλήνες και σύρματα
Τα ελκυσμένα προϊόντα έχουν συχνά λαμπερές ή μεταλλικές επιφάνειες, μερικές φορές λιπαίνονται, και κινούνται με υψηλές ταχύτητες. Υπό αυτές τις συνθήκες, οι τροχοί μέτρησης γλιστρούν και φθείρονται, ενώ η οπτική μέτρηση παραμένει σταθερή. VLM500 μετρώ μέχρι 50 m / s με αβεβαιότητα χαμηλότερη από 0,025% Και, χάρη στην αυτόματη ρύθμιση της έκθεσης, διαχειρίζεται επίσης τις ανακλαστικές επιφάνειες των σχεδιασμένων προϊόντων. Κατά συνέπεια, η μέτρηση μήκους για την κοπή στο επιθυμητό μήκος είναι ακριβής και επαναλήψιμη.
Για γραμμές με χαμηλότερες ταχύτητες ή για την άμεση αντικατάσταση ενός τροχού μέτρησης, τοVLM60, το οποίο έχει ταχύτητα έως 0 m/s και είναι εύκολο στην ενσωμάτωση.
Έλεγχος επιμήκυνσης στο σχέδιο σύρματος
Στο σχέδιο σύρματος, το υλικό επιμηκύνεται, μειώνοντας τη διατομή του. Μετρώντας την ταχύτητα εισόδου και εξόδου, είναι δυνατό να προσδιοριστεί ηεπιμήκυνση και ρυθμίζουν τη διαδικασία, βελτιώνοντας τη διαστατική ομοιομορφία του προϊόντος. Επιπλέον, ο συγχρονισμός μεταξύ των διαφορετικών σταδίων της γραμμής, με βάση αξιόπιστη μέτρηση ταχύτητας, αποτρέπει την υπερβολική τάση και το σπάσιμο του σύρματος.
Κοπή σε μέγεθος και μέγεθος
Σε ράβδους και σωλήνες, η ακριβής μέτρηση του μήκους κίνησης επιτρέπει την κομμένο στο κατάλληλο μέγεθος και ακριβής διαστασιολόγηση, μειώνοντας τα απόβλητα σε ακραίες περιπτώσεις. Για παράδειγμα, σε έναν αγωγό, η γνώση του ακριβούς μήκους που παράγεται σάς επιτρέπει να κόβετε κομμάτια σε ένα σταθερό ονομαστικό μέγεθος και να τεκμηριώνετε την παραγωγή. Για αυτόν τον λόγο, η οπτική μέτρηση εκτιμάται ιδιαίτερα σε προϊόντα μεγάλου μήκους υψηλής αξίας.
Πλεονεκτήματα για τη σχεδίαση γραμμών
- Μέτρηση χωρίς επαφή σε γυαλισμένες και λιπαμένες μεταλλικές επιφάνειες
- Ταχύτητα έως 50 m/s και αβεβαιότητα < 0,025 % (VLM500)
- Έλεγχος της επιμήκυνσης μεταξύ εισόδου και εξόδου
- Ακριβής κοπή στο κατάλληλο μέγεθος σε ράβδους, σωλήνες και σύρματα
- Χωρίς φθορά ή ολίσθηση: μειωμένη συντήρηση
Προτεινόμενα προϊόντα

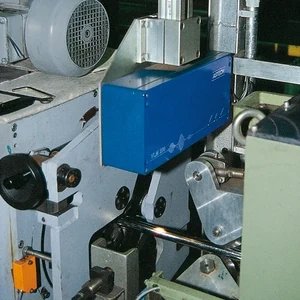

Οπτικά ταχύμετρα VLM500
Ταχύτητα έως 50 m/s, αβεβαιότητα < 0,025 %, χωρικό φίλτρο CCD.
Οπτικός κωδικοποιητής VLM60
Αντικατάσταση για τροχούς μέτρησης, μετρά έως 0 m/s.

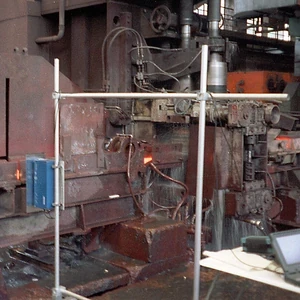

Ταχύτητα και μήκος θερμής ταινίας
Μέτρηση σε θερμή λαμαρίνα και ταινίες.
Αποτρέψτε τις θραύσεις των γραμμών και τον χρόνο διακοπής λειτουργίας
Στο σχέδιο καλωδίων, ο ακριβής έλεγχος της ταχύτητας μεταξύ των σταδίων της γραμμής είναι απαραίτητος για την αποφυγή υπερβολικές βολές e σπασίματα καλωδίωνΈνα σπασμένο σύρμα οδηγεί σε διακοπή λειτουργίας της γραμμής, επανασύνδεση και απώλεια υλικού—κοστό και συχνά συμβάντα εάν ο συγχρονισμός δεν είναι ακριβής. Μετρώντας την πραγματική ταχύτητα υλικού χωρίς επαφή, το σύστημα ελέγχου μπορεί να διατηρεί σταθερές αναλογίες μεταξύ των σταδίων, μειώνοντας την τάση στο σύρμα και τον επακόλουθο χρόνο διακοπής λειτουργίας.
Επιπλέον, η έλλειψη επαφής αποτρέπει τη δημιουργία σημαδιών ή την πρόκληση ζημιάς σε ευαίσθητες επιφάνειες, μια σημαντική πτυχή σε λεπτά σύρματα, κλώνους και επικαλυμμένα προϊόντα, όπου ακόμη και ένα μικρό αποτύπωμα μπορεί να υποδηλώνει ελάττωμα.
Ευελιξία σε διαφορετικά προϊόντα
Οι γραμμές σχεδίασης συχνά επεξεργάζονται προϊόντα με ένα ευρύ φάσμα διαμέτρων, υλικών και φινιρισμάτων. Ένα οπτικό ταχύμετρο, χάρη στην αυτόματη ρύθμιση των οπτικών, προσαρμόζεται σε αυτήν την ποικιλία χωρίς να απαιτείται αντικατάσταση τροχών ή επιστρώσεων σε κάθε αλλαγή παραγωγής. Αυτό μειώνει τους χρόνους εγκατάστασης και αυξάνει την ευελιξία του συστήματος. Συγκεκριμένα, η ίδια κεφαλή μέτρησης μπορεί να επεξεργαστεί ακατέργαστο χονδρόσυρμα, φωτεινό σύρμα και επικαλυμμένους σωλήνες διατηρώντας παράλληλα σταθερή ακρίβεια.
Αυτή η ευελιξία είναι ανεκτίμητη σε εγκαταστάσεις που προσανατολίζονται σε μικρές, μεταβλητές παρτίδες, όπου η ταχύτητα αλλαγής μορφής επηρεάζει άμεσα τη συνολική παραγωγικότητα.
Συνιστώμενη διαμόρφωση
Για γρήγορες μηχανές σχεδίασης και μέγιστη ακρίβεια, το VLM500 με την αρχή του χωρικού φίλτρου είναι η ιδανική επιλογή. Για πιο αργές γραμμές ή για άμεση αντικατάσταση ενός τροχού μέτρησης, συνιστάται το VLM60. Η απόσταση εργασίας, τα εξαρτήματα τοποθέτησης και τυχόν προστατευτικά καθορίζονται από την τεχνική υποστήριξη της RODER με βάση τη γεωμετρία του προϊόντος και της γραμμής, εξασφαλίζοντας μέγιστη επαναληψιμότητα με την πάροδο του χρόνου.
Παραδείγματα εφαρμογής στο σχέδιο γραμμών
Τυπικές εφαρμογές περιλαμβάνουν τη μέτρηση της ταχύτητας του σύρματος στην έξοδο της μηχανής έλξης σύρματος, τον έλεγχο του μήκους πριν από την περιέλιξη σε καρούλι και την κοπή ράβδων και σωλήνων στο επιθυμητό μήκος στις γραμμές φινιρίσματος. Σε όλες αυτές τις περιπτώσεις, η μέτρηση χωρίς επαφή αποφεύγει την επιφανειακή σήμανση και διατηρεί την ακρίβεια ακόμη και σε γυαλισμένα ή λιπανμένα προϊόντα. Για παράδειγμα, σε μια γραμμή έλξης σωλήνα, η ακριβής μέτρηση μήκους επιτρέπει την κοπή τεμαχίων σε σταθερό ονομαστικό μήκος και την τεκμηρίωση της παραγωγής για ιχνηλασιμότητα.
Επιπλέον, στις μηχανές έλξης πολλαπλών συρμάτων, η δυνατότητα παρακολούθησης της ταχύτητας κάθε γραμμής βοηθά στον γρήγορο εντοπισμό τυχόν ανωμαλιών στη διαδικασία. Τελικά, η οπτική μέτρηση συμβάλλει τόσο στην ποιότητα του προϊόντος όσο και στη συνέχεια της παραγωγής, μειώνοντας τον χρόνο διακοπής λειτουργίας λόγω βλαβών και ρυθμίσεων. Η τεχνική υποστήριξη της RODER βοηθά στον καθορισμό της καταλληλότερης διαμόρφωσης για κάθε γραμμή, από συστήματα μονού σύρματος έως συστήματα πολλαπλών συρμάτων υψηλής ταχύτητας. Τέλος, μειώνοντας τη φθορά, την ολίσθηση και τον χρόνο διακοπής λειτουργίας της συντήρησης, η οπτική λύση μειώνει το συνολικό κόστος ιδιοκτησίας της γραμμής έλξης και αυξάνει τη διαθεσιμότητά της, με γενικά γρήγορη απόδοση της επένδυσης σε παραγωγή μεγάλου όγκου.
Συχνές ερωτήσεις
Ναι. Η αυτόματη ρύθμιση έκθεσης και φωτεινότητας επιτρέπει μετρήσεις σε γυαλιστερά, λιπανμένα ή ανακλαστικά υλικά χωρίς ειδική προετοιμασία.
Με το VLM500 η αβεβαιότητα είναι μικρότερη από 0,025% στην ονομαστική απόσταση, με ταχύτητες έως και 50 m/s.
Ναι. Μετρώντας τις ταχύτητες εισόδου και εξόδου, προσδιορίζουμε την επιμήκυνση και προσαρμόζουμε τη διαδικασία, βελτιώνοντας τη διαστατική συνοχή.
Ναι. Η μέτρηση μήκους μέσω ενσωμάτωσης επιτρέπει την κοπή στο επιθυμητό μήκος και την ακριβή διαστασιολόγηση, μειώνοντας τα απόβλητα στις άκρες.
Ναι. Το VLM60 έχει σχεδιαστεί ως άμεση αντικατάσταση των τροχών μέτρησης, με έξοδο κωδικοποιητή συμβατή με τα υπάρχοντα συστήματα.
